Подводные разъёмы серии Micro (MCBH), TECHINFINITY
Панельный подводный разъём MCBH wet-mate Micro Circular Bulkhead
О серии
Панельный разъём MCBH, стыкуется с кабельным разъёмом MCIL, угловым разъёмом MCBHRA или заглушкой MCDC с тем же количеством контактов
- Подводные и морские системы (ROV, датчики, камеры)
- Установка в стенку корпуса / панель аппарата
- Стыковка с кабельным разъёмом с тем же количеством контактов
- Пилотные и малые серии под заказ

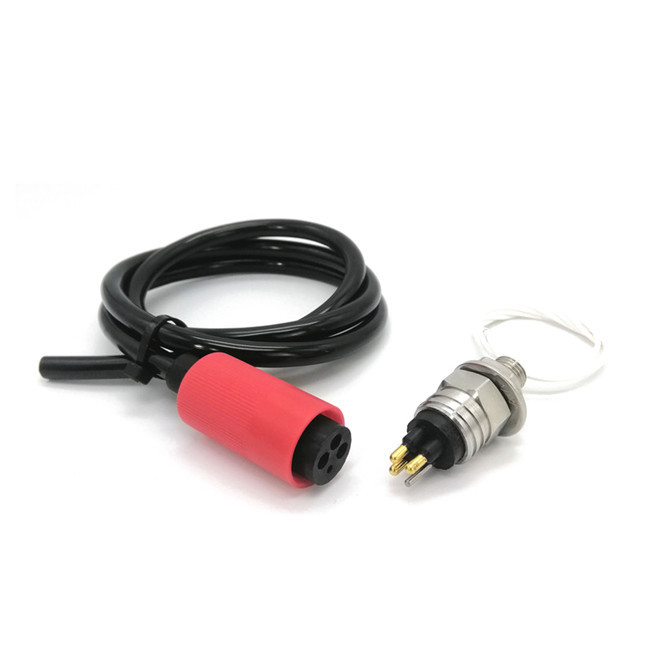

Пара MCIL3F и MCBH3M — кабельный и панельный разъём, 3 контакта
1 / 8
Технические параметры
| Исполнение | Панельный (bulkhead) |
|---|---|
| Число контактов (каталог) | 2, 3, 4, 5, 6, 8, 9, 10, 12, 16, 21 |
| Длина выводов (MCBH) | по запросу (напр. 0,3 м) |
| Напряжение (ориентир класса) | 300 V |
| Ток на контакт (ориентир) | 5–10 A (зависит от количества контактов) |
| Рабочая глубина | до 5000 м (5 км) |
| Стыковка | Мокрое сочленение (wet-mate), под водой |
| Срок поставки (ориентир) | 6–8 недель, Предзаказ |
Код артикула
Формат
MCBH{pin}M / F
MC— Micro — подводная серияBH— Bulkhead — панельный (на стенку){pin}— Число контактов — 2, 3, 4, 5, 6, 8, 9, 10, 12, 16, 21M / F— M — вилка (штыревой) · F — розетка (гнездовой)
Пример
MCBH8MMicro, bulkhead, 8 контактов, вилка
Конфигуратор
*размеры для справки
Выбранный артикул: MCBH2M
MC + BH + 2 + M (вилка (M))
Число контактов
Текущий выбор: MCBH2M
