Подводные разъёмы серии Micro (MCDC), TECHINFINITY

Заглушка MCDC wet-mate Micro Circular Dummy Cap

О серии

Заглушка MCDC, стыкуется с кабельным разъёмом MCIL, панельным MCBH или угловым MCBHRA с тем же количеством контактов

Подводные и морские системы (ROV, датчики, камеры)
Закрытие открытого торца парного разъёма
Защита контактов при хранении и транспортировке
Пилотные и малые серии под заказ

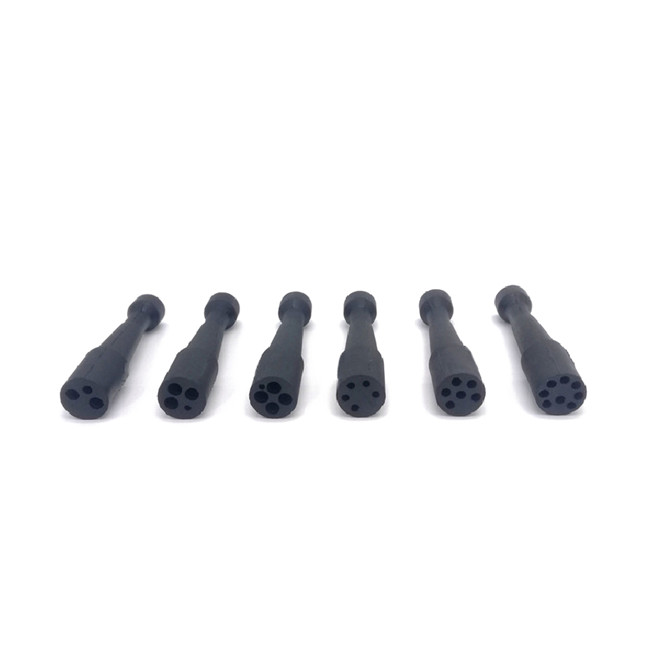

Заглушки MCDC — ряд female dummy cap, 3–10 контактов — Заглушки MCDC — ряд female dummy cap, 3–10 контактов
1 / 3

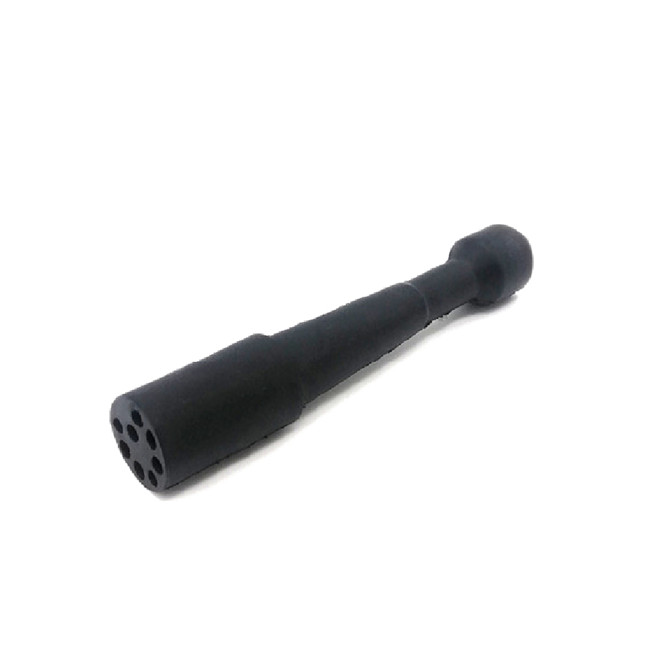

Заглушка MCDC female, 6 контактов — Заглушки MCDC — ряд female dummy cap, 3–10 контактов
1 / 3

Технические параметры

Исполнение	Заглушка (dummy)
Число контактов (каталог)	1, 2, 3, 4, 5, 6, 8, 9, 10, 12, 16, 21
Назначение	Закрывает торец парного Micro с тем же количеством контактов и полом
Напряжение (ориентир класса)	300 V
Рабочая глубина	до 5000 м (5 км)
Стыковка	Мокрое сочленение (wet-mate), под водой
Срок поставки (ориентир)	6–8 недель, Предзаказ

Код артикула

Формат

MCDC{pin}M / F

MC — Micro — подводная серия
DC — Dummy Cap — заглушка
{pin} — Число контактов — 1, 2, 3, 4, 5, 6, 8, 9, 10, 12, 16, 21
M / F — M — вилка (штыревой) · F — розетка (гнездовой)

Пример

MCDC8FMicro, dummy, 8 контактов, розетка

Конфигуратор

Вид сбоку (из datasheet)

Вид со стороны контактов (из PDF)

*размеры для справки

Выбранный артикул: MCDC1M

MC + DC + 1 + M (вилка (M))

Число контактов

Текущий выбор: MCDC1M
