Подводные разъёмы серии Micro (MCIL), TECHINFINITY
Подводный разъём с кабелем MCIL wet-mate Micro Circular Inline
О серии
Подводной кабельный разъём MCIL, стыкуется с блочным разъёмом MCBH, угловым разъёмом MCBHRA или заглушкой MCDC с тем же количеством контактов
- Подводные и морские системы (ROV, датчики, камеры)
- Бортовая коммутация на кабельном хвосте
- Стыковка с блочным разъёмом на корпусе аппарата с тем же количеством контактов
- Пилотные и малые серии под заказ

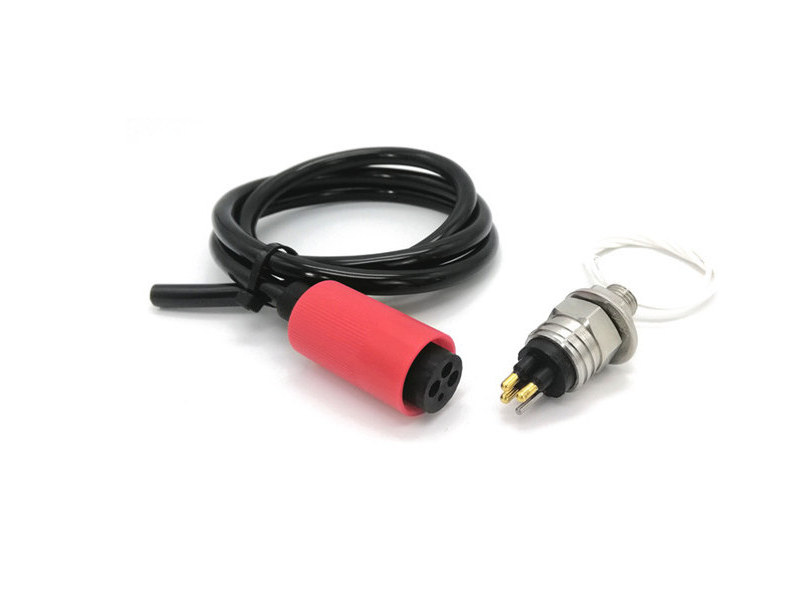

MCIL3F на кабеле и блочный MCBH3M, 3 контакта, расцеплены
1 / 4
Технические параметры
| Исполнение | Кабельный (inline) |
|---|---|
| Число контактов (класс Micro Circular) | 1, 2, 3, 4, 5, 6, 8, 9, 10, 12, 16, 21 |
| Длина кабеля (MCIL) | по запросу (напр. 0,6 м / 1,0 м / 2,5 м) |
| Напряжение (ориентир класса) | 300 V |
| Ток на контакт (ориентир) | 5–10 A (зависит от количества контактов) |
| Рабочая глубина | до 5000 м (5 км) |
| Стыковка | Мокрое сочленение (wet-mate), под водой |
| Срок поставки (ориентир) | 6–8 недель, Предзаказ |
Код артикула
Формат
MCIL{pin}M / F
MC— Micro — подводная серияIL— Inline — кабельный (на хлысте){pin}— Число контактов — 1, 2, 3, 4, 5, 6, 8, 9, 10, 12, 16, 21M / F— M — вилка (штыревой) · F — розетка (гнездовой)
Пример
MCIL8MMicro, inline, 8 контактов, вилка
Конфигуратор
*размеры для справки
Выбранный артикул: MCIL1M
MC + IL + 1 + M (вилка (M))
Число контактов
Текущий выбор: MCIL1M
