Подводные разъёмы серии Micro (MCBHRA), TECHINFINITY
Угловой разъём на блок MCBHRA wet-mate Micro Circular Bulkhead Right Angle
О серии
Угловой разъём на блок MCBHRA, стыкуется с кабельным разъёмом MCIL, прямым панельным MCBH или заглушкой MCDC с тем же количеством контактов
- Подводные и морские системы (ROV, датчики, камеры)
- Панель, где нужен вывод под 90°
- Стыковка с кабельным разъёмом с тем же количеством контактов
- Пилотные и малые серии под заказ

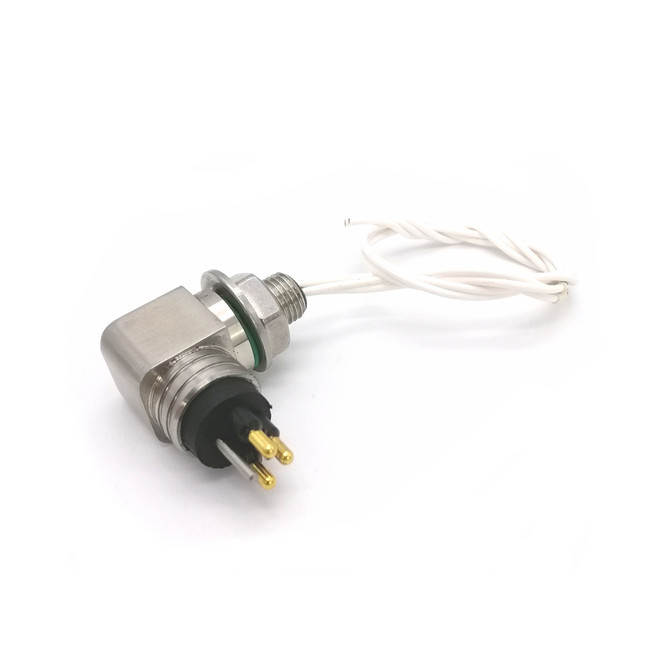

Угловой MCBHRA3M на блоке, 3 контакта
1 / 4
Технические параметры
| Исполнение | Угловой на блок (RA, 90°) |
|---|---|
| Число контактов (каталог) | 2, 3, 4, 5, 6, 8, 10 |
| Длина выводов (MCBHRA) | по запросу (напр. 0,3 м) |
| Напряжение (ориентир класса) | 300 V |
| Ток на контакт (ориентир) | 5–10 A (зависит от количества контактов) |
| Рабочая глубина | до 5000 м (5 км) |
| Стыковка | Мокрое сочленение (wet-mate), под водой |
| Срок поставки (ориентир) | 6–8 недель, Предзаказ |
Код артикула
Формат
MCBHRA{pin}M / F
MC— Micro — подводная серияBHRA— Bulkhead Right Angle — угловой на блок{pin}— Число контактов — 2, 3, 4, 5, 6, 8, 10M / F— M — вилка (штыревой) · F — розетка (гнездовой)
Пример
MCBHRA8MMicro, bulkhead RA, 8 контактов, вилка
Конфигуратор
*размеры для справки
Выбранный артикул: MCBHRA2M
MC + BHRA + 2 + M (вилка (M))
Число контактов
Текущий выбор: MCBHRA2M
